概要

PyFemtet は ムラタソフトウェア製 CAE ソフト Femtet の拡張機能を提供します。

  • PyFemtet はオープンソースライブラリであり、無償かつ商用利用可能です。

  • このライブラリは現状のまま提供され、いかなる保証もいたしません。

  • PyFemtet は Femtet 本体のライセンスを一切変更しません。

  • 評価のための試用版 Femtet は ムラタソフトウェア にお問い合わせください。

重要

PyFemtet 0.x をご利用中の皆様へ

PyFemtet バージョン 1 では、ユーザビリティと保守性等の向上のため、関数や引数の仕様が変更される予定です。詳しくは、以下のページをご覧ください。

PyFemtet の主要な機能

PyFemtet は Femtet の Python マクロインターフェースを利用して機能を提供するライブラリです。現在、 PyFemtet の唯一の機能は設計パラメータの最適化 であり、pyfemtet.opt サブパッケージとして実装されています。

pyfemtet.opt は、以下の特徴を有します。

  • 単目的および多目的の最適化

  • プロセスモニタによるリアルタイム進行状況の表示

  • 複数の Femtet インスタンスによる並列計算

  • Excel 等で分析が容易な csv 形式での結果出力

例題

ソレノイドコイルのインダクタンス
_images/gau_ex08.png

磁場解析で有限長ソレノイドコイルの自己インダクタンスを特定の値にします。

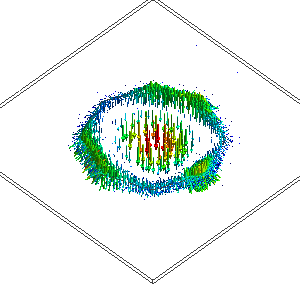

円形パッチアンテナの共振周波数
_images/her_ex40.png

電磁波解析で円形パッチアンテナの共振周波数を特定の値にします。

Tip

例題 セクションにより多くの実施例があります。

シンプルな API

下記は多目的最適化の実施例です。add_parameter() と add_objective() で問題を設定し、optimize() で実施することができます。それ以外は通常の Femtet のマクロスクリプトを使用します。詳細な実施例は 使い方 セクションを確認してください。

from pyfemtet.opt import FEMOpt

def max_displacement(Femtet):
    dx, dy, dz = Femtet.Gogh.Galileo.GetMaxDisplacement()
    return dy

def volume(Femtet):
    w = Femtet.GetVariableValue('w')
    d = Femtet.GetVariableValue('d')
    h = Femtet.GetVariableValue('h')
    return w * d * h

if __name__ == '__main__':
    femopt = FEMOpt()
    femopt.add_parameter('w', 10, 2, 20)
    femopt.add_parameter('d', 10, 2, 20)
    femopt.add_objective(max_displacement, name='max_displacement', direction=0)
    femopt.add_objective(volume, name='volume', direction='minimize')
    femopt.optimize(n_trials=20)
