（実験的機能）クラスタ計算の実行手順

このページでは、 pyfemtet.opt を用いた最適化プログラムを 複数台の PC を用いて並列計算する際の手順を示します。

注釈

ここでは、 プログラムを呼び出す手元マシンを「手元 PC」、計算を実行するマシンを「計算 PC」と呼びます。 計算 PC は複数あっても構いません。手元マシンが計算マシンであっても構いません。 計算 PC 1 台ごとに「計算 PC のセットアップ」および「Worker の起動」を行ってください。

Tip

pyfemtet の並列計算は dask.distributed に依存しています。 また本ドキュメントは dask version 2023.12.1 時点での挙動を説明しています。 詳細、および最新の CLI コマンド使用方法は dask documentation をご覧ください。

  1. プログラムの作成

    最適化の実行手順 などを参考に、最適化を行うプログラムを作成してください。

  2. 計算 PC のセットアップ

    • 計算 PC に Femtet をインストールしてください。

    • 計算 PC に手元 PC と同じバージョンの Python をインストールしてください。

    • 計算 PC に手元 PC と同じバージョンの pyfemtet および依存ライブラリをインストールしてください。

      • 依存ライブラリのバージョンを指定してインストールするには、下記手順が便利です。コマンドプロンプトから下記手順を実行してください。 # 以降はコメントなので、実行しないでください。

      # local PC
py -m pip freeze > requirements.txt

      ここで生成された requirements.txt というファイルを計算 PC に転送し、 コマンドプロンプトで下記コマンドを実行します。

      # calculation PC
py -m pip install -r <path/to/requirements.txt>

      makepy コマンドを実行し、Femtet のマクロ定数の設定を行ってください。

      # calculation PC
py -m win32com.client.makepy FemtetMacro

  3. Scheduler（複数の PC のプロセスを管理するプロセス）の起動

    • 手元 PC で下記コマンドを実行してください。

      # local PC
dask scheduler

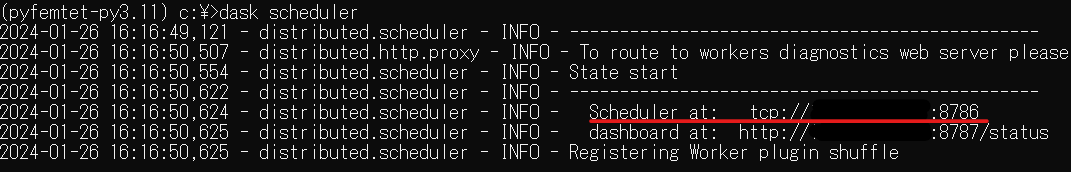

      ../../_images/dask_scheduler.png

      ここで表示される tcp://~~~:~~~ という数字を記録してください。

      注釈

      ファイアウォール等の制約により通信できるポートが決まっている場合は、
      dask scheduler --port your_port
      コマンドを使用してください（your_port はポート番号に置き換えてください）。

  4. Worker（計算を実行するプロセス）の起動

    • 計算 PC で下記コマンドを実行してください。

      # calculation PC
dask worker tcp://~~~:~~~ --nthreads 1 --nworkers -1

      scheduler, worker 双方で画面が更新され、 Starting established connection という 文字が表示されれば通信が成功しています。

      注釈

      通信できない状態で一定時間が経過すると、Worker 側でタイムアウトした旨のメッセージが表示されます。

  5. プログラムの編集と実行

    • プログラムに Scheduler のアドレスを記載し、プログラム実行時に Scheduler に計算タスクが渡されるようにします。

    • FEMOpt コンストラクタの引数 scheduler_address に tcp://~~~:~~~ を指定してください。

      from pyfemtet.opt import FEMOpt

...  # Define objectives, constraints and so on.

if __name__ == '__main__':

    femopt = FEMOpt(scheduler_address='tcp://~~~:~~~')

    ...  # Setup optimization problem.

    femopt.optimize()  # Connect cluster and start optimization
    femopt.terminate_all()  # terminate Shceduler and Workers started in procedure 3 and 4.

警告

エラー等でプログラムが異常終了した場合、再試行の前に Scheduler, Worker を一度終了し、 もう一度手順 3, 4 を実行することをお勧めします。
