GUI（グラフィカルユーザインターフェース）

pyfemtet.opt での最適化問題をセットアップするため pyfemtet-opt-gui というツールをご利用できます。

注釈

PyFemtet のコア機能は MIT ライセンスで公開されていますが、GUI ツールは LGPL-v3 ライセンスで公開されています。

インストール

注釈

onestop-installer の実行が成功していれば、すでに GUI ツールを使う準備ができています。

デスクトップアイコンをダブルクリックします。

注釈

初回起動には少し時間がかかる場合があります。

ツールを起動する前に、パラメトリックモデリングを行い、パラメトリック解析結果出力機能を設定した .femprj ファイルを準備してください。

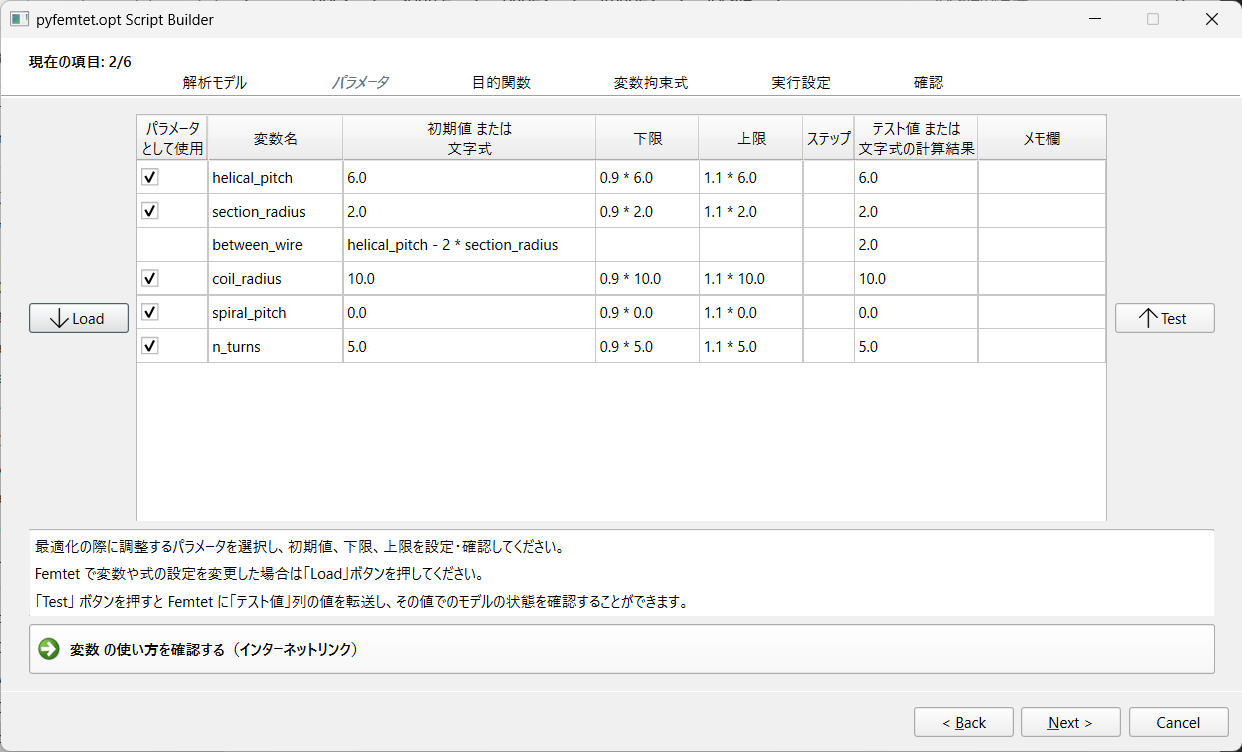

次にツールを起動し、画面の説明に従って最適化問題をセットアップします。

最終的に .femprj ファイルで最適化を実行するための .py ファイルが生成されます。

onestop-installer の実行に失敗して pyfemtet-opt-gui がインストールできなかった場合、下記のコマンドをコマンドプロンプトで実行してください。:

py -m pip install pyfemtet-opt-gui --no-warn-script-location

デスクトップにアイコンがない場合、ご利用の python 環境の Scripts フォルダに存在する pyfemtet-opt.exe ファイルを探してください。

python 環境のパスを確認するには、下記のコマンドをコマンドプロンプトで実行してください。

py -c "import sys;print(sys.executable)"

このコマンドにより、ご利用の環境での python.exe 実行ファイルのフルパスが表示されます。通常は、その実行ファイルが存在するフォルダに Scripts フォルダが存在します。
