結果ビューア

pyfemtet.opt は最適化結果を可視化するための GUI ツールを備えています。

インストール

注釈

onestop-installer の実行が成功していれば、すでに GUI ツールを使う準備ができています。

詳しくは PyFemtet のインストール 又は 手動で PyFemtet をインストールする をご覧ください。

Tip

もしあなたがインストーラを使わずに PyFemtet をインストールした場合でも、以下の場所に実行ファイルを見つけることができます。

`<python.exe のあるフォルダ>\Scripts\pyfemtet-opt-result-viewer.exe`

このファイルに対してショートカットを作成してください。コピーや移動はしないでください。

Tip

python.exe のあるフォルダのパスは、コマンドプロンプトを開いて以下のコマンドを実行すると調べられます:

`py -c "import sys;print(sys.executable)"`

py launcher をインストールしていない場合、 py を python に置き換えてください。

注釈

仮想環境を使って PyFemtet をインストールした場合、コマンドラインで 「pyfemtet-opt-result-viewer」 コマンドを実行してもビューワを使用できます。

起動方法

デスクトップアイコンをダブルクリックします。

使い方

GUI ツールを起動する前に、最適化を実行して生成される .csv ファイルを取得してください。

次に Femtet とツールを起動し、csv を読み込んでください。

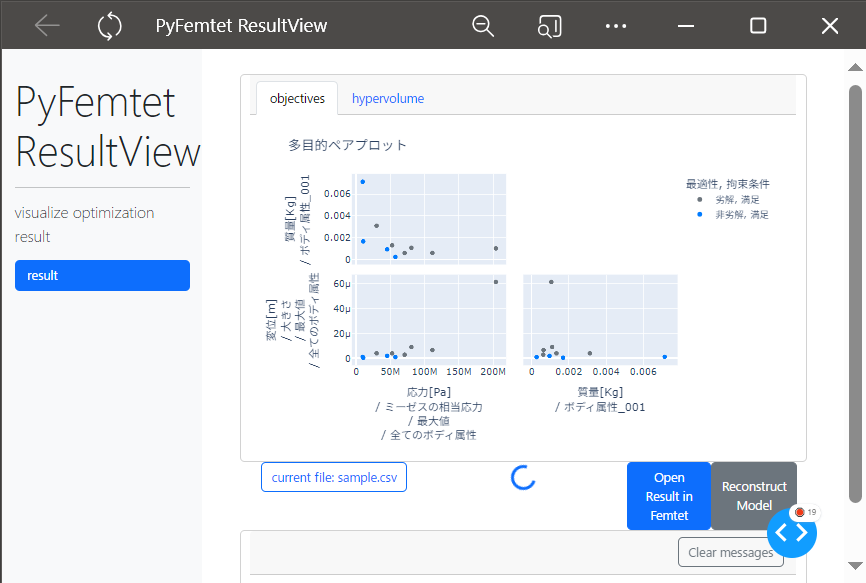

最終的に、ツール上で各解析結果のプロットを選択し、対応する FEM 結果を Femtet で開くことができます。

注釈

ツールの チュートリアルモード によってサンプルプロジェクトを用いてツールの使い方を学習することができます。
